夹钢复合钢的微观结构特征与硬度测试基础
夹钢工艺将高碳工具钢与低碳结构钢通过锻接结合，形成“三明治”式的复合结构，这种设计旨在兼顾刃口的锋利保持性与刀身的抗冲击韧性。由于两种钢材的碳含量和晶体结构存在显著差异，其宏观硬度表现并非均匀一致，而是呈现出明显的梯度变化。在进行硬度评估时，必须明确测试对象是单一材质还是复合整体，因为常规维氏或洛氏硬度计读数直接反映的是压痕周围材料的塑性变形阻力，复合材料的界面结合状态会直接干扰这一物理过程的稳定性。

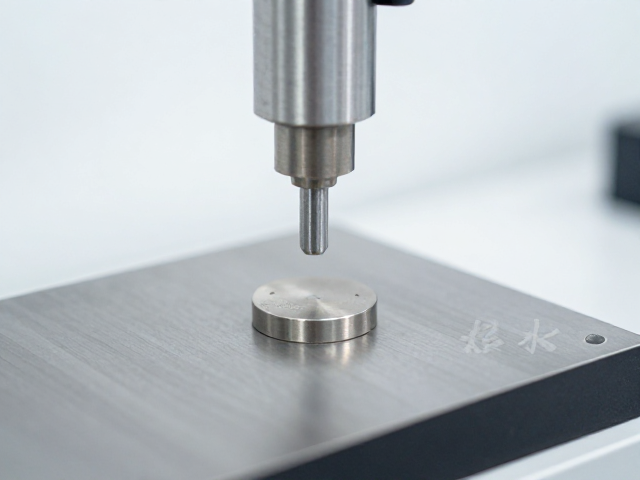

测试过程中的载荷选择与压头类型决定了数据的有效性。对于夹钢复合钢，通常采用小载荷维氏硬度测试（Micro-Vickers）来区分不同层级的硬度分布。高碳层因含有大量碳化物，硬度值通常远高于低碳层。若使用大载荷压头，压痕可能跨越钢基与夹钢的交界面，导致读数出现虚假的中间值，无法真实反映材料本体的性能。因此，理解材料内部的相组成及界面结合质量，是获取准确硬度数据的前提条件，而非单纯依赖仪器显示的单一数值。
蚀刻工艺对金相组织与硬度读数的干扰机制
金相蚀刻是观察钢材微观组织的关键步骤，常用的硝酸酒精溶液或苦味酸溶液能通过化学溶解作用揭示晶界、碳化物分布及锻造流线。然而，蚀刻过程本身会改变试样表面的微观形貌。过深的蚀刻会在表面形成凹凸不平的微观结构，当硬度计压头接触这些区域时，实际接触面积和受力分布会发生偏移，导致压痕边缘模糊或变形异常，进而影响对角线测量的准确性。这种由表面预处理带来的物理干扰，往往比材料本身的硬度差异更难通过常规校准消除。
此外，蚀刻时间的控制直接影响表面残留物的状态。若蚀刻后清洗不彻底，残留的化学试剂可能在压痕周围形成微小的腐蚀坑或氧化层。在显微镜下观察压痕时，这些痕迹会与压痕边缘重叠，造成视觉上的误判。特别是在测量微小压痕的对角线长度时，边缘的不清晰会导致读数偏差，使得计算出的硬度值偏离真实范围。因此，标准化的蚀刻与清洗流程是保证硬度测试精度的重要环节，任何非标准化的表面处理都可能引入系统性误差。
界面结合状态对硬度测试数据的解析与修正
夹钢复合钢的核心在于两种钢材的冶金结合，界面处的扩散层和可能的脆性相生成会显著改变局部力学性能。在硬度测试中，当压痕位于界面附近时，由于两侧材料硬度差异巨大，压痕会发生不对称变形。高硬层一侧压痕边缘锐利，低硬层一侧则可能出现挤压隆起。这种非对称性使得标准对角线测量法失效，直接读取的数据无法代表单一材料的硬度。解析此类数据需结合显微组织观察，识别界面处的扩散宽度及是否存在未结合空洞，从而判断测试点位的有效性。
针对界面区域的测试，需采用特殊的解析逻辑。若压痕跨越界面，通常被视为无效数据，因为此时测得的硬度值既不能代表高碳钢，也不能代表低碳钢，而是两者在塑性变形过程中的耦合效应。为了获得可靠数据，测试点位应严格避开界面区域至少两倍于压痕对角线长度的距离。对于必须评估界面强度的情况，应结合显微硬度梯度图，通过多点连续测试绘制硬度分布曲线，而非依赖单个孤立读数。这种基于空间分布的分析方法，能更真实地反映复合结构在受力状态下的性能特征。
标准化测试流程对数据一致性的保障作用
在夹钢复合钢的硬度测试中，样品制备的标准化程度直接决定了数据的可重复性。打磨抛光过程中产生的机械损伤层若未完全去除，会因加工硬化效应导致表面硬度虚高。通常需从粗磨至镜面抛光，通过电解抛光或极细粒度金刚石悬浮液抛光消除机械变形层。这一过程对于夹钢复合钢尤为重要，因为不同钢材的加工硬化速率不同，若抛光不均，高碳层与低碳层表面的硬化程度差异会被放大，进而影响硬度计读数的稳定性。
测试环境的稳定性与仪器校准也是关键变量。温度波动会影响材料弹性模量，进而轻微改变压痕尺寸。虽然现代硬度计具备温控补偿，但在高精度测试中，保持实验室环境温度恒定仍具必要意义。此外，压头尖端的磨损或污染会导致压痕几何形状改变，特别是在测试高硬度夹钢层时，微小的压头缺陷会被显著放大。因此，定期使用标准硬度块验证仪器状态，并在每次测试前检查压头完整性，是确保不同批次、不同人员测试数据具有可比性的基础措施。
