古法夹钢的核心逻辑与材料甄选
夹钢工艺的本质在于将高碳钢与低碳钢结合，利用高碳钢的硬度保持锋利刃口，同时依靠低碳钢的韧性防止刀身断裂。这种“刚柔并济”的结构是传统刀具在耐用性与切削性能之间取得平衡的关键。现代锻造中，常选用T10或T12作为刃材，其碳含量在0.9%-1.2%之间，能获得较高的洛氏硬度；而刀背和刀柄则常选用65锰或45号钢，以确保整体结构的抗冲击能力。材料的选择直接决定了后续热处理的效果，必须确保钢材表面无严重氧化皮，内部无夹杂物，这是打造一把好刀的基础前提。
在准备阶段，需要将选定的钢材切割成预定形状，并打磨出初步的贴合面。刃材与夹板钢的接触面需要经过精细打磨，确保两者能紧密贴合，避免在加热过程中因间隙过大导致氧化或结合不牢。通常会将低碳钢夹板包裹在高碳钢刃材两侧，形成三明治结构。这种结构不仅提升了刀具的美观度，更通过物理层面的复合，增强了刀具在长时间使用下的稳定性。材料的预处理工作繁琐且细致，任何微小的瑕疵都可能在后续的高温锻造中被放大，因此每一步清理和打磨都不可马虎。
折叠扭转纹的锻造与纹理呈现
锻造过程中的加热温度控制至关重要，高碳钢的锻造温度通常控制在1050°C至1150°C之间，过高的温度会导致晶粒粗大甚至烧损，过低则难以进行塑性变形。当钢材呈现明亮的橙黄色并带有细微的火星时，即可开始锤打。折叠锻打是形成扭转纹的关键步骤，通过反复折叠、扭转、焊接，使不同碳含量的钢材层理交织。每一次折叠和扭转都会增加层数，层数越多，纹理越细密复杂。工匠需根据钢材的延展性灵活调整锤击力度，确保层与层之间紧密结合，避免出现分层或空洞。

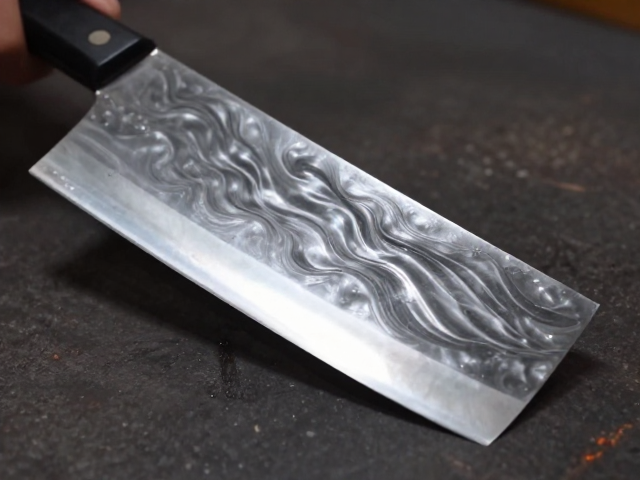

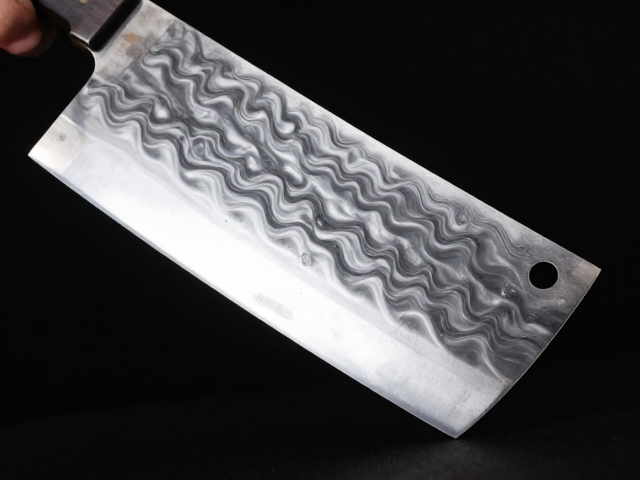

扭转纹的形成依赖于特定的扭转手法，通常在钢材达到锻造温度时，使用夹具固定刀身，施加扭力进行旋转。这种旋转动作使得原本平行的层理发生扭曲，冷却后便形成了如水波般流动的纹理。不同的扭转角度和折叠次数会呈现出截然不同的视觉效果，有的如流水潺潺，有的如云雾缭绕。这一过程没有固定的公式，完全依赖工匠对火候和力度的经验判断。每一刀的落锤、每一次的旋转，都是在与材料对话，最终将抽象的美感凝固在钢铁之中。
油淬的火候掌控与应力释放
淬火是决定刀具硬度和寿命的核心环节，古法油淬通常使用植物油作为冷却介质，其冷却速度介于水和空气之间，能有效减少刀具变形和开裂的风险。加热至临界温度后，刀具需迅速浸入油中，浸入的深度和速度直接影响最终的硬度分布。对于夹钢菜刀，刃口部分需要获得极高的硬度以保持锋利，而刀身则需要保留一定的韧性。因此，淬火时的夹持位置和浸入角度需要精确计算，确保受热均匀，避免局部过热或冷却不均导致的内应力集中。
淬火过程中，刀具内部的马氏体转变会产生巨大的内应力，若不及时消除，刀具极易在使用中崩刃或断裂。因此，淬火后的回火处理必不可少。将淬火后的刀具重新加热至200°C至300°C之间，保温一段时间后空冷，这一过程能有效释放内应力，提高刀具的韧性。回火温度的控制同样需要精准，温度过高会降低硬度，温度过低则无法充分消除应力。工匠需根据刀具的使用场景和钢材特性，灵活调整回火参数，力求在硬度与韧性之间找到最佳平衡点。
手工研磨与最终形态的打磨
淬火回火后的刀具表面覆盖着一层厚厚的氧化皮，需要通过手工研磨去除。研磨过程中，砂纸或磨石的选择至关重要，通常从粗磨开始，逐步过渡到细磨，以去除锻造留下的锤痕和氧化层。研磨不仅是为了美观，更是为了展现钢材本身的质感。在研磨过程中，工匠需不断观察钢材表面的反光和色泽变化，确保每一处细节都达到预期效果。手工研磨的细腻程度直接影响了刀具的最终视觉效果，细微的划痕或凹凸都会影响光线的反射，进而影响纹理的清晰度。

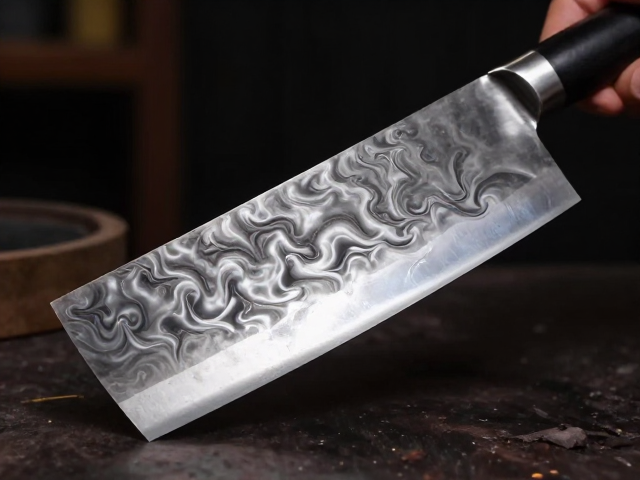

的抛光步骤旨在提升刀具的光滑度和耐腐蚀性。使用细目砂纸或抛光膏对刀身进行精细打磨，直至表面呈现出镜面效果或指定的哑光质感。抛光过程中需特别注意刀刃部分，避免过度打磨削弱刃口强度。同时，刀柄的安装和固定也是不可忽视的一环，木质或金属刀柄需与刀茎完美契合，确保握持舒适且结构稳固。经过精细的研磨和抛光，刀具表面的扭转纹清晰可见，线条流畅自然，整体形态既保留了古法锻造的粗犷美感，又兼具现代工艺的精致细腻，成为兼具实用与艺术价值的器物。
